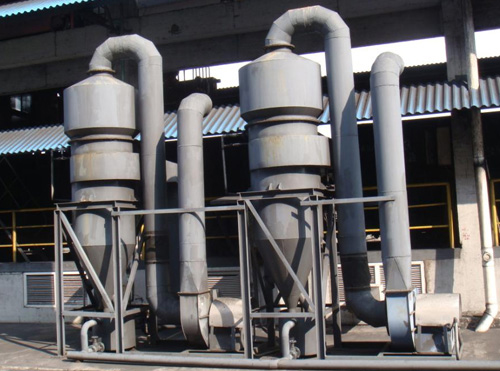

WC型低压文丘里除尘器由两个主要部件组成:装有文丘里和旋风筒的上箱体和设有沉淀箱、卸尘装置的下箱体。是北京有色冶金设计研究总院参照设备和有关资料进行研究和设计的一种 湿式除尘器,可以广泛应用于除尘效率要求高的场合,也可以用作气体的洗涤净化。
WC型低压文丘里除尘器特点
1、本设备实为两级除尘,达;
2、除尘阻力为127mmH2O,动力消耗少;
3、入口含尘浓度 高可达35g/m3,适应性强;
4、部件标准化,造价低;
5、由于文丘里管内形成一水膜,从而磨损小,使用寿命长;
6、入孔严密,开启方便。只要打开入孔,设备内部各件均可触及,便于清理;
7、出水孔直径大,对供水水质要求,不堵塞;
8、供水水压在于0.1kg/cm2即可;
9、占地面积小、安装方便、运行,几乎不需要维修,无易损件;
10、出口气体无带水现象。
WC型低压文丘里除尘器运行
1、由于用水除尘,运行时应防冻;
2、调节供水管上阀门,使出水孔喷出2cm高水柱为宜;
3、调节除尘器底部阀门开启度,使运行时溢流管有少量水溢出;
4、为节水、可循环使用。
WC型低压文丘里除尘器使用
创达WC型低压文丘里除尘器已通过鉴定,鉴定意见为:“设计原理、性能、质量合格,用户反映良好”。本设备在制造厂进行了人工发尘试验,北京有色冶金设计研究总院和鞍钢劳动卫生研究所进行了测定,除尘效率为98 ~99.88%。对某铜矿和某陶瓷厂使用该种除尘效果进行了测定,除尘率分别为99.17%和。目前,这种除尘器正广泛使用于选矿厂、陶瓷厂、印染厂、铜矿、铅锌矿、坑口破碎、高频瓷件厂、金矿、铸造车间、火葬厂以及锅炉除尘。
WC型低压文丘里除尘器原理
经文丘里管的含尘气体与从供水箱流出,沿文丘里管壁堰流而下的水接触。在喉口处因气流速度使水飞溅而形成细小的水滴,灰尘因与水滴碰撞而被水捕集或因凝聚成较大的尘粒而直接投入沉淀箱的水面。较少的颗粒则由气体带入旋风筒再次捕集。旋风筒同时起脱水作用。
基本参数及外形尺寸:
型 号 | 额定风量m3/h | 阻 力 MMH2O |
除尘效率% | 人口气体温度 | 外形尺寸 | 入口尺寸 | 出口尺寸 | 设备重量 |
WC-0.5 WC-1.0 WC-1.5 WC-2.0 WC-2.5 WC-3.0 WC-4.0 WC-5.0 WC-6.0 |
5.000 10.000 15.000 20.000 25.000 30.000 40.000 50.000 60.000 |
127 | >98 | <160 | 1064×860×2600 2100×860×3700 2100×1240×3700 2100×1620×3700 2100×2000×3700 2100×2380×3700 2100×3140×4000 2100×3900 ×3700 2100×4660×3700 |
300×860 580×860 580×1240 580×1620 580×2000 580×2380 580×3140 580×3900 580×4660 |
500 850 1100 1100 1100 1200 1390 1390 1390 |
688 1306 1410 1959 2195 2718 3829 5600 6480 |
