UF单机除尘器

2014-10-31 10:49:33
118次
UF单机除尘器
详细介绍:

  UF单机除尘器是内滤式机械振动除尘器。基本设计特点为:结构简单,安装容易,维护方便。主要用于各种库顶、仓顶及各种输送设备等排放和扬尘点收尘。在多机组合时,又可用于小型磨机,破碎机等连续工作线。适用入口浓度10g/m3时,出口排放浓度小于50mg/m3。如有用途,可用不锈钢或铝结构做成蚀滤料。该机的清灰方式为摇动清灰。它通过摇动轴的往复摇动给滤袋一个轴线方向的往复力,滤袋又将这一往复力转换成径向的抖动运动,其抖动的幅度和频率取决于滤袋的长度、摇动轴半径和频率参数。当这此参数配合好时,其抖动力具有   大值,足以滤料上的粉尘。清灰时,   停机进行离线清灰。
一、UF单机布袋除尘器结构
  1)箱体:包括壳体、滤袋、检修门、花板。
  2)出风系统:包括风机、风机配用电机及传动。
  3)振打机构:包括振打减速电机、拨杆、连杆、振打轴等。
  4)进气和排灰部分。 可分为三种:
  (1)UF(STD)型下接灰斗,主要用于库底及输送设备的扬尘点。
  (2)UF(FB)型带有储灰箱,主要用于浓度不高的通风口气体净化。
  (3)UF(FM)型下部为敞开式,花板法兰直接装在库、仓排气口,排气直接通过花板孔进入滤袋。清灰时粉尘直接从花板孔卸出进入库、仓等。
二、技术参数:

项目 规格 2 3 4 5 6 7
处理风量(m3/h)    大 1360 2720 4080 5450 6800 8160
额定 1020 2040 3060 4080 5100 6120
收尘器阻力(Pa)全压    大 1920 1900 1800 1920 1900 2030
额定 1500 1750 1500 1845 1720 1820
总过滤面积(m2) 18.6 37.2 55.7 74.3 92.9 111.5
滤袋组数 8 16 24 32 40 48
风机电机型号 Y90S-2 Y90S-2 Y112M-2 Y132S1-2 Y132S1-2 Y132S1-2
摇动电机型号 YCJ71
风机型号 U、11 110、1E 110、1E 170、1E 170、1E
卸灰阀电机型号 XWD.55-2-1/29
风机电机功率(KW) 1.5 2.2 4.0 5.5 5.5 7.5
摇动电机功率(KW) 0.55 0.55 0.55 0.75 0.75 0.75
卸灰阀电机功率(KW) 0.55 0.55 0.55 0.55 0.55 0.55
设备重量Kg
(参考)
UF(STD) 850 1160 1400 1710 1820 1985
UF(FM) 400 700 1000 1225 1315 1445
UF(FB) 460 770 1500

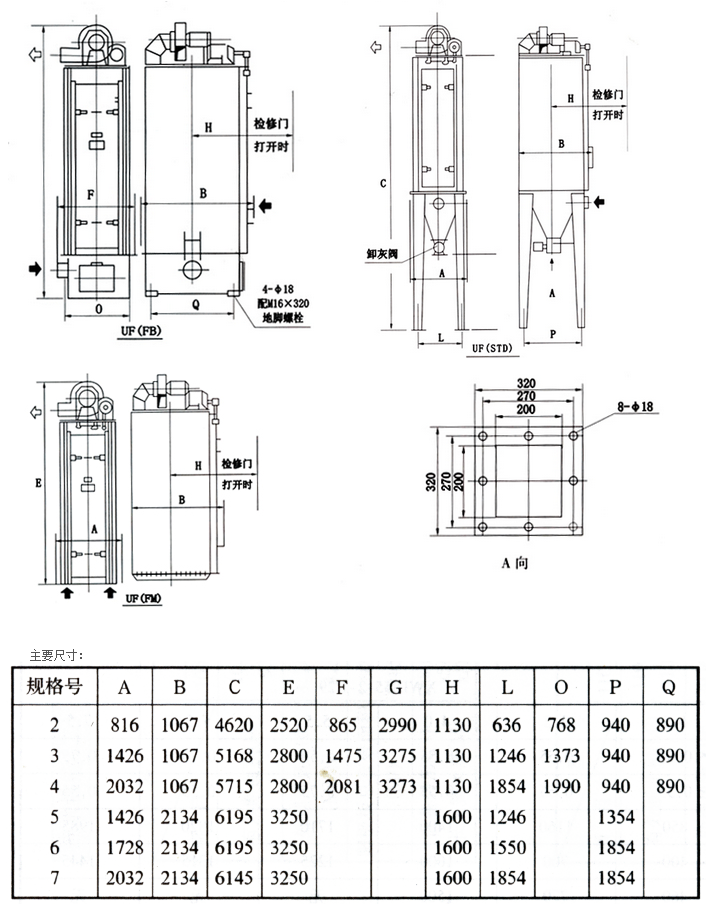

主要尺寸
